Учебно-демонстрационный комплекс МилКиТЭС как ключ к изучению основ микроконтроллерных систем

Известно, что микроконтроллеры давно стали основой управляющей логики большинства технических систем как в промышленности, так и в бытовой электронике. В связи с этим, современным разработчикам электроники кроме физики, схемотехники, радиоэлектроники и других базовых дисциплин необходимо иметь основательные знания и опыт работы с программируемыми системами на базе микроконтроллеров.

24 июля

2023

Компания ДИАЛТЕК имеет более чем 10-летний опыт работы
со студентами и за эти годы сформировала четкое понимание процесса обучения будущих разработчиков. Применение наших подходов и средств в образовании дает конкретный результат – качественное обучение и дальнейшее устройство талантливых молодых разработчиков в нашу команду, их участие в «боевых» проектах компании.
Разработанный специалистами компании ДИАЛТЕК учебный комплекс МилКиТЭС, является комплексным продуктом для изучения микроконтроллеров и аналого-цифровой схемотехники.

На рынке существует множество вариантов для старта изучения микроконтроллеров, например, конструкторы Arduino или демонстрационные платы от производителей самих микроконтроллеров, такие как STM Disсovery. Низкий порог вхождения, доступность плат Arduino и наличие примеров привело к бурному развитию DIY-систем («сделай сам»), что, несомненно, хорошо, но как всегда – есть «но». Оно заключается в том, что при использо-вании конструктора Arduino создается ощущение простоты разработки и появление быстрого результата цепочки «купил-скачал-прошил-запустил», появляется соблазн не погружаться в детали и основы электроники, а получить быстрый результат. Такой подход очень удобен для любителей, но не подходит профильным специалистам-разработчикам, которым для качественной разработки современной электроники нужны базовые комплексные знания. Для работы с платами STM Disсovery или же им подобными желатель-но иметь базовые знания микроконтроллерных систем, схемотехники и языка програм-мирования Си, поэтому, возможно, они могут оказаться не самыми простыми для старта обучения.

Комплекс МилКиТЭС создан специально для обучения студентов, содержит современные базовые схемохнические каскады – усилители, преобразователи интерфейсов, аналого-цифровые микросхемы и другие важные составляющие электронных средств.

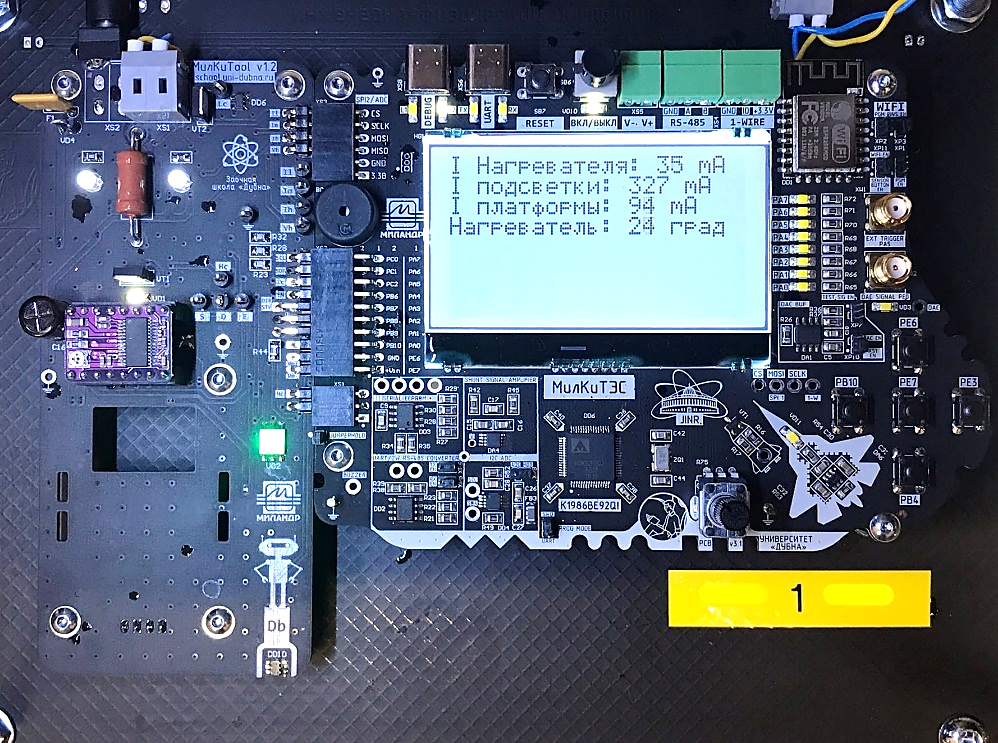

Подключенные к разным периферийным модулям микроконтроллера, эти каскады позволяют изучить основы микроконтроллеров на реальных примерах, позволяют понять суть решений на базе микроконтроллеров. МилКиТЭС имеет модульную структуру, в которой к основной плате с микроконтроллером могут быть подключены разные дополнительные платы – «Тулы» (от англ. - tool). Так, например, в составе линейки подключаемых модулей есть модуль управления электродвигателем, модуль управления светодиодной лентой, модуль для изучения систем автоматического управления с обратной связью. В состав платы МилКиТЭС входят следующие функциональные элементы:

1. 32-битный микроконтроллер K1986BE92QI;
2. графический дисплей MT12864B 128 x 64 пикселя;
3. светодиодная линейка;
4. RGB-светодиод;
5. резистивный нагреватель и датчик температуры;
6. драйвер управления подсветкой платы;
7. шаговый электродвигатель с драйвером управления;
8. цифровой датчик магнитного поля;
9. схемы измерения токов потребления платы, подсветки, нагревателя;
10. обмен данными с компьютером.

Поэтапное изучение и разработка кода для включения этих элементов,
а также самостоятельное решение заданий и написание отчетов
о сделанной работе дает комплексные знания в области микроконтроллеров и схемотехники, позволяет на качественном, низком и основательном уровне понять основы микроконтроллерных систем.
Данной статьей открывается цикл статей по теме изучения и использования учебно-демонстрационного комплекса МилКиТЭС разработанного компанией ДИАЛТЕК.
